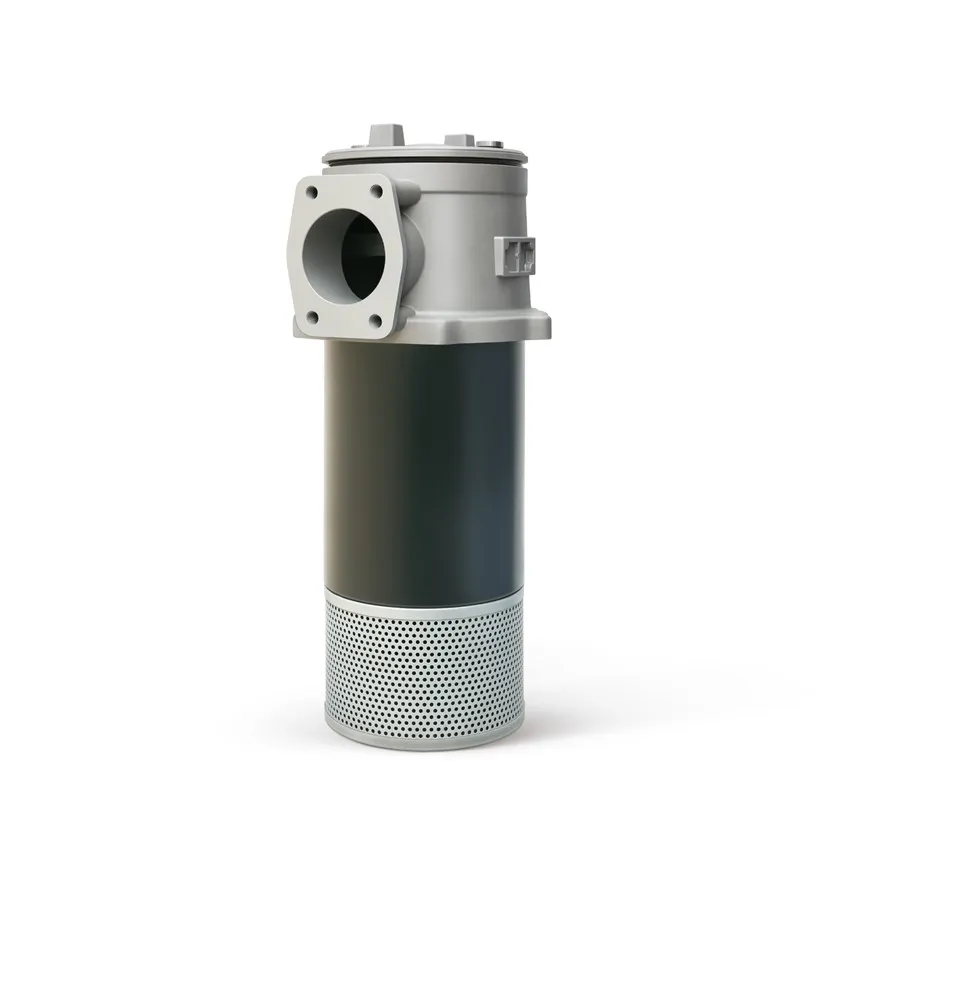

El filtre de retorn d'oli autosegellant de retorn directe RFB

Filtre de retorn de línia d'autosegellat posterior de la sèrie RFB

      ●La sèrie RFB de filtres de retorn d'oli magnètics autosegellants de retorn directe s'utilitzen principalment per a la filtració fina dels retorns d'oli del sistema hidràulic. Filtren les partícules metàl·liques generades pel desgast dels components del sistema hidràulic, així com els contaminants com ara les impureses de cautxú dels segells desgastats, assegurant que l'oli que torna al dipòsit romangui net.

Característica principal

●Aquest filtre es pot instal·lar directament a la part superior, lateral o inferior del dipòsit d'oli. El capçal del filtre està exposat fora del dipòsit d'oli i el cilindre està parcialment submergit al dipòsit d'oli, simplificant la canonada del sistema i fent que la disposició del sistema sigui més compacta.

●Equipat amb una vàlvula de bypass: durant l'engegada de l'oli fred, quan la temperatura del fluid del sistema és massa baixa, les pulsacions de flux i altres factors poden provocar una pressió diferencial excessiva a través del filtre, impedint que la màquina principal funcioni. A més, en els casos en què l'element del filtre s'obstrueix amb contaminants, la vàlvula de bypass connectada en paral·lel sota la coberta del filtre s'obrirà automàticament a una pressió diferencial de 0,4MPa, protegint l'element filtrant i assegurant el funcionament normal del filtre. sistema.

●Amb vàlvula de retenció: el filtre es col·loca al costat i a la part inferior del dipòsit, de manera que en substituir l'element del filtre, l'oli del dipòsit no surti.

●Es proporciona un difusor de flux de líquid, que es compon d'un difusor de flux de líquid i la part inferior del cilindre, que permet que l'oli de retorn flueixi sense problemes al dipòsit d'oli, dificultant la generació de bombolles, reduint l'entrada d'aire, reduint la turbulència dels contaminants dipositats, i proporcionant una filtració gruixuda quan s'obre la vàlvula de bypass.

●Equipat amb un indicador visual combinat i un dispositiu de senyalització elèctrica, així com un tub de desbordament i una trampa de brutícia: a mesura que l'element del filtre s'obstrueix gradualment, es pot observar el nivell d'obstrucció a l'indicador visual i, simultàniament, es pot fer un senyal elèctric. enviat quan s'arriba al llindar de senyalització de 0,35MPa. Un tub de desbordament i una trampa de brutícia s'instal·len a la part inferior de l'element del filtre, cosa que permet una fàcil eliminació juntament amb l'element del filtre durant la substitució, evitant així que els contaminants caiguin de nou al dipòsit d'oli.

●Disposa d'una instal·lació, connexió i substitució d'elements de filtre fàcils: l'entrada d'oli està connectada mitjançant una brida, i per a la brida d'instal·lació entre el capçal del filtre i el dipòsit d'oli, els usuaris poden dissenyar i perforar sis forats de cargol de brida a la placa del dipòsit d'oli segons a les dimensions indicades al diagrama. En desenroscar la coberta superior del filtre, es pot substituir l'element del filtre o afegir oli al dipòsit.
